Equipamentos Auxiliares
A configuracao final e adaptada ao material, capacidade alvo e requisitos do processo a jusante.
O classificador deve ser adaptado à diferença de densidade, tamanho das partículas e débito da linha — não apenas ao volume de ar.
Defina se o contaminante alvo são etiquetas de papel, fragmentos de filme PE/PP, fibras, pó ou uma mistura.
O número de estágios zig-zag, a largura do canal e o ângulo dos defletores devem adequar-se à gama de tamanho dos flakes ou grânulos.
O ventilador é ajustado para que a velocidade do ar levante os contaminantes mais leves que o limite pretendido, deixando cair o material limpo.
A fração leve transportada para o topo deve ser captada por um separador ciclone e um filtro de mangas opcional.
O design zig-zag é escolhido quando uma linha de reciclagem necessita de uma etapa de separação seca por densidade com alta pureza e dimensões compactas.
A coluna zig-zag de múltiplos estágios separa de forma fiável etiquetas de papel, restos de filme e contaminantes leves de flakes de PET, HDPE ou PP.
O volume de ar e o débito de alimentação podem ser afinados para deslocar o ponto de corte sem necessidade de alterações mecânicas.
A coluna vertical utiliza muito menos área de solo do que mesas densimétricas horizontais ou separadores vibratórios.
A maioria dos problemas resulta de um volume de ar incorreto, mau posicionamento na linha ou falta de consideração pela humidade do material de entrada.
Ainda aparecem etiquetas e filmes nos flakes limpos.
A Rumtoo revê a distribuição granulométrica e ajusta o número de estágios zig-zag e a velocidade do ar.
Muitos flakes bons são transportados com a fração leve, reduzindo o rendimento.
A Rumtoo ajusta o volume de ar e o débito para que o ponto de corte se situe entre a densidade do contaminante e a do produto.
O material húmido bloqueia o canal zig-zag e prejudica a separação.
A Rumtoo coloca o classificador após a secagem e verifica se a humidade de entrada permite uma boa separação aerodinâmica.
Emissão de pó em redor da saída do classificador.
A Rumtoo integra um ciclone e um filtro de mangas opcional na saída da fração leve para um funcionamento sem emissões.

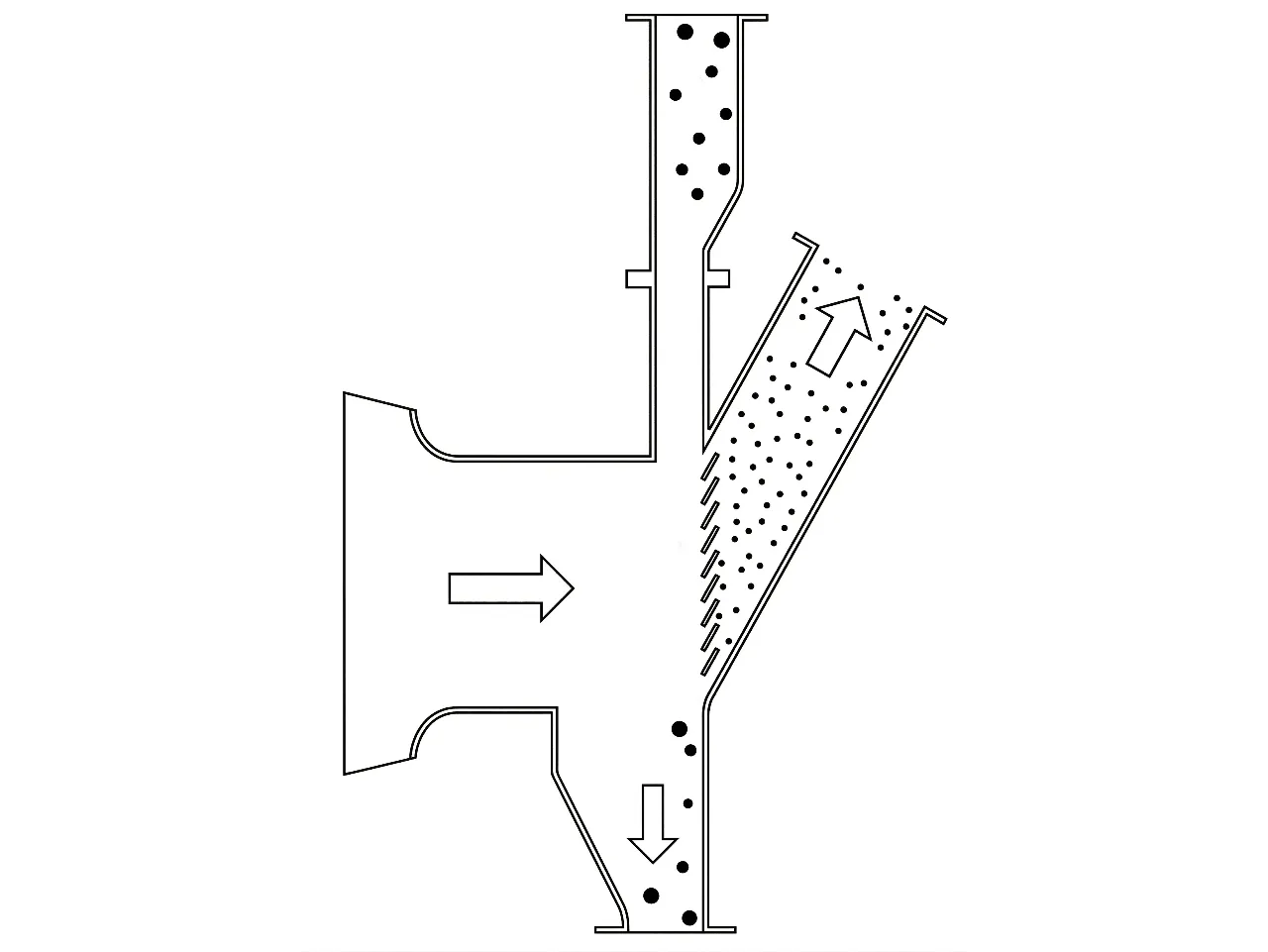

O canal zig-zag cria múltiplos estágios de separação onde o ar ascendente levanta as frações leves enquanto os flakes pesados caem por gravidade.
Esta etapa ajuda a estabilizar o fluxo, reduzir intervencoes do operador e proteger a qualidade de saida.
A Rumtoo valida os parametros com as suas amostras para recomendar uma solucao realista de producao.
Descubra como a coluna zig-zag separa os contaminantes leves dos flakes plásticos pesados numa linha de reciclagem.
Os classificadores zig-zag são utilizados onde quer que seja necessária uma etapa de separação seca por densidade para remover contaminantes leves.

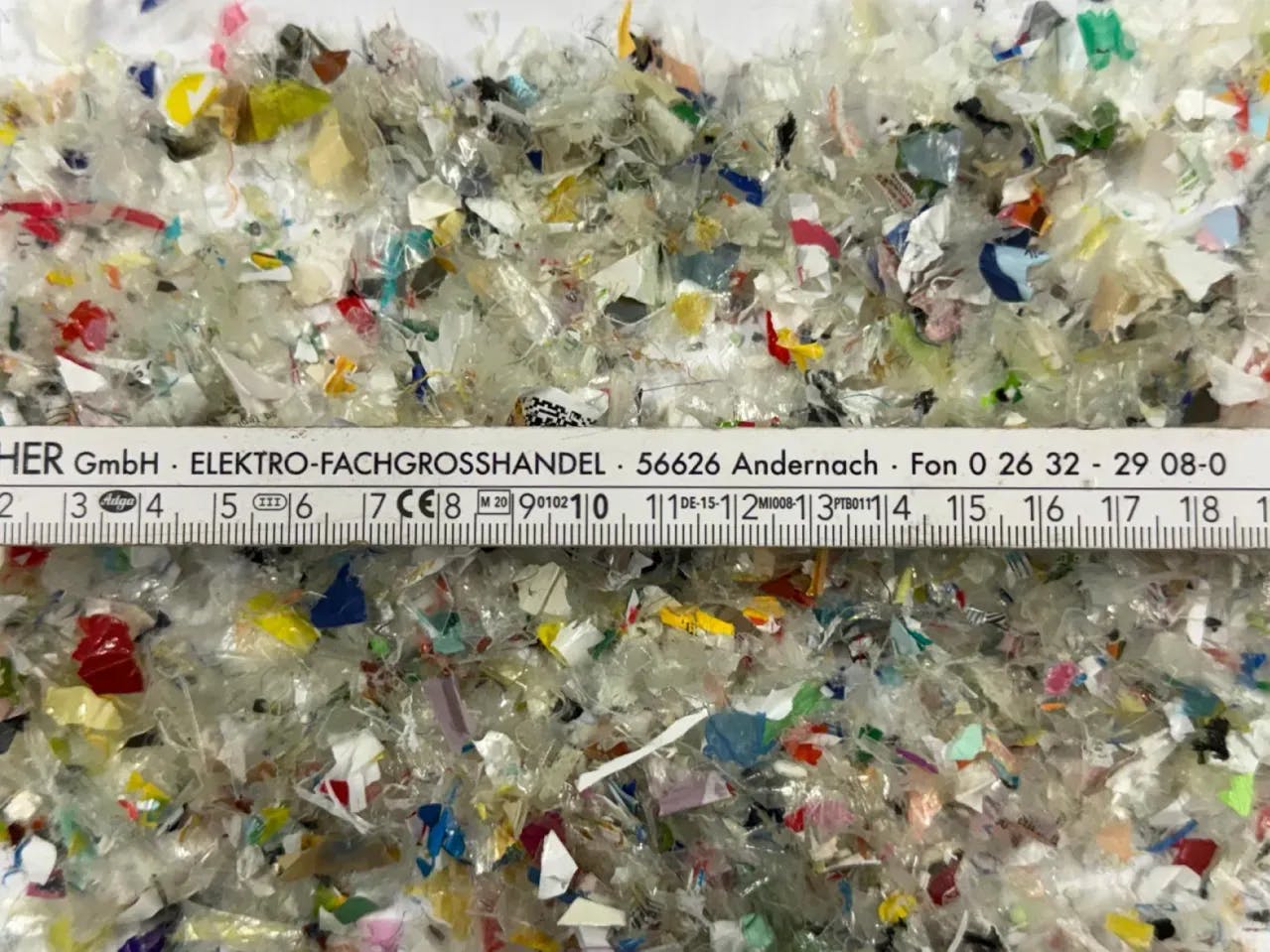

Remove etiquetas de papel residuais, filmes de tampa e pó dos flakes de PET lavados e secos.
Separa fragmentos de filme, resíduos de etiquetas e finos de moagem rígida de HDPE ou PP.
Remove filmes, papéis e fibras de fluxos moídos mistos antes da triagem ou granulação.
Funciona em série com os separadores de etiquetas a quente ou frição para captar qualquer resíduo.
Última etapa de limpeza seca antes do extrusor para reduzir variações de pressão e defeitos nos pellets.
Ajuda a remover matérias estranhas leves de fluxos rígidos mistos antes da triagem NIR ou flutuação.
Transporte, controlo e acesso de manutencao sao definidos conforme o layout e restricoes do local.
| Modelo | Largura do Canal | Gama de Débito | Características Chave |
|---|---|---|---|
| RT-ZZ300 | 300 mm | 300–500 kg/h | Compact, 4-stage zig-zag, ideal for small washing lines |
| RT-ZZ500 | 500 mm | 500–1000 kg/h | 6-stage zig-zag, adjustable baffles, standard cyclone |
| RT-ZZ800 | 800 mm | 1000–2000 kg/h | A configuracao final e adaptada ao material, capacidade alvo e requisitos do processo a jusante. |
| RT-ZZ1000 | 1000 mm | 2000–3000 kg/h | 10-stage, dual-inlet option, high-capacity recycling lines |
O débito depende da densidade aparente, tamanho das partículas e pureza pretendida. A Rumtoo confirmará o modelo correto após analisar os seus dados de material.
Estes dados permitem dimensionar corretamente a coluna zig-zag e o ventilador para a sua linha.
Indique o plástico principal (PET, HDPE, PP, misto) e o contaminante leve a remover (etiquetas, filme, pó, fibra).
Partilhe o tamanho dos flakes ou grânulos após o triturador, granulador ou secador a montante.
Indique o kg/h pretendido e qualquer variação de pico para dimensionar o ventilador e a alimentação com margem.
Confirme se o classificador será instalado após um secador (preferível) ou diretamente após a lavagem, e indique a gama de humidade prevista.
| Decision Criteria | Single-Stage Air Separator | Rumtoo Zig-Zag Air Classifier |
|---|---|---|
| Separation stages | One pass through an air stream | Esta etapa ajuda a estabilizar o fluxo, reduzir intervencoes do operador e proteger a qualidade de saida. |
| Cut-point control | Coarse — air volume only | Fine — air volume, baffle angle, and stage count together |
| Footprint | Wide horizontal layout | Compact vertical column |
| Near-density contaminants | Often missed in a single pass | Caught by repeated direction changes in the zig-zag channel |

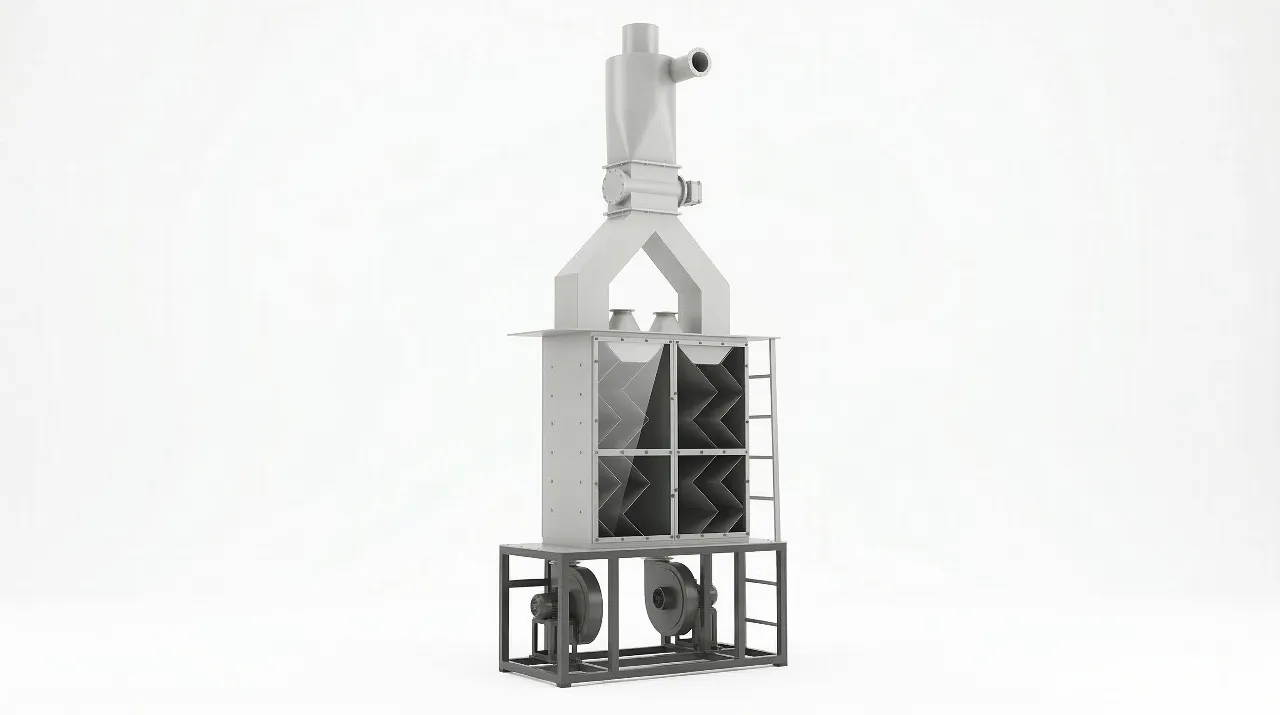

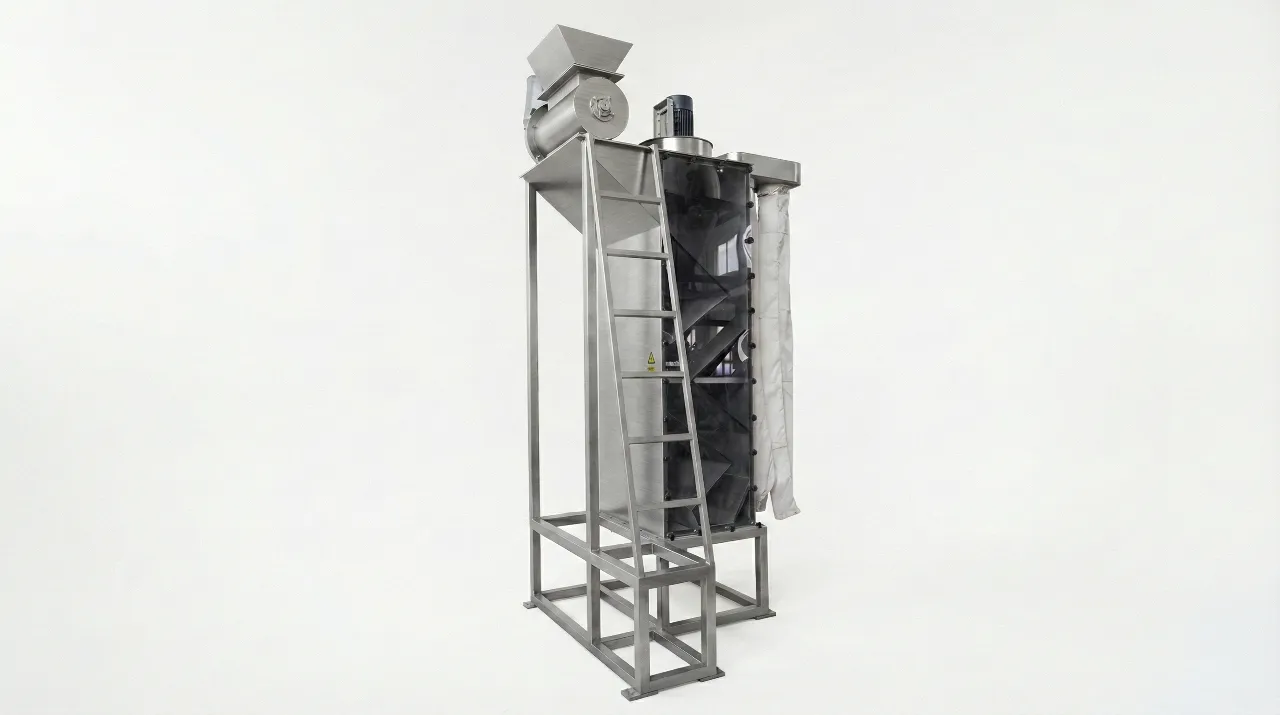

É uma coluna vertical com defletores angulares internos que criam múltiplas zonas de separação. O ar ascendente transporta os materiais leves para o topo, enquanto os flakes pesados caem por gravidade.
A selecao depende do tipo de material, capacidade alvo, contaminacao, tamanho de saida e processo a jusante.

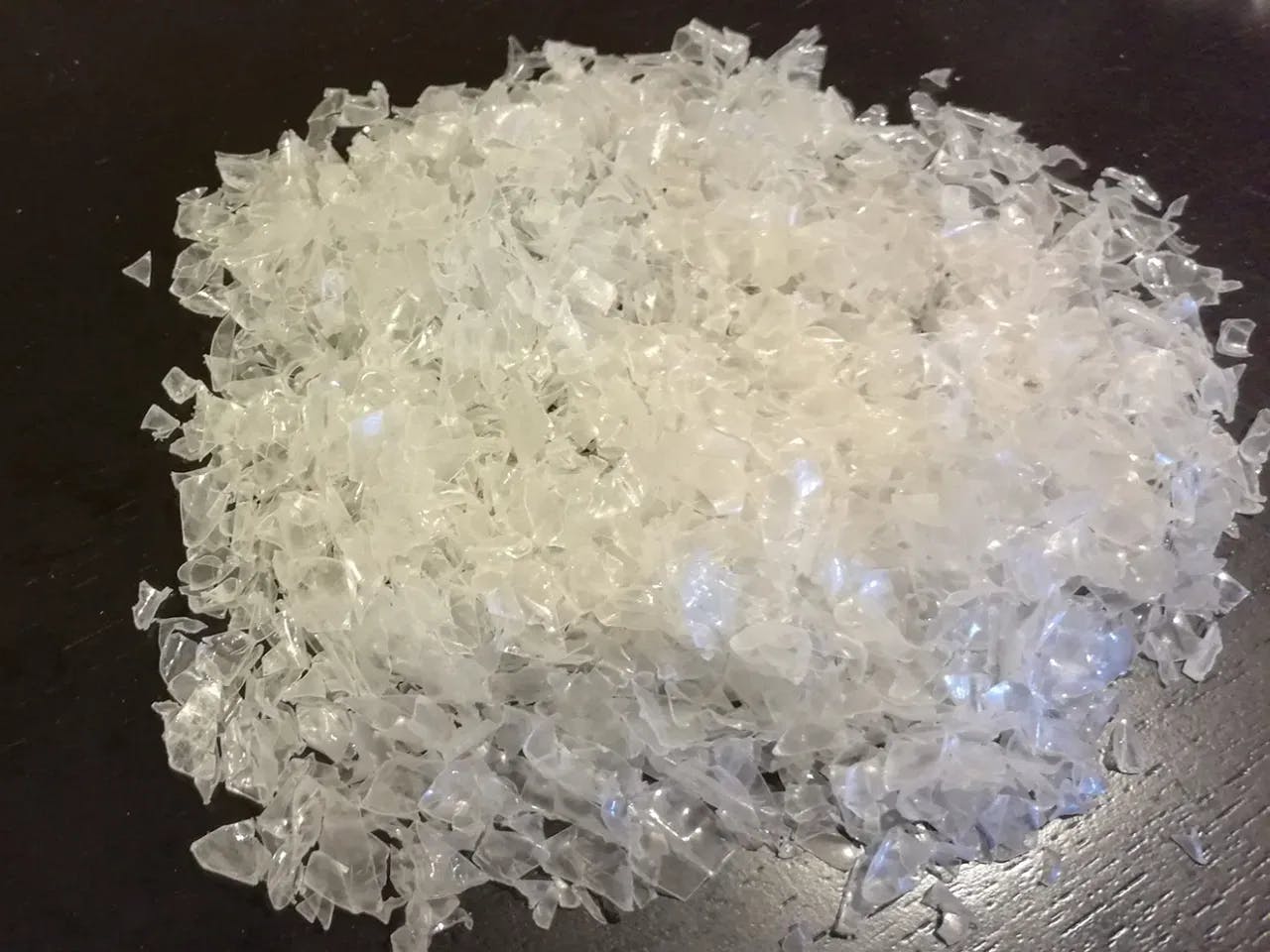

Sim. As etiquetas de papel são significativamente mais leves do que os flakes de PET, tornando-as um alvo ideal para a classificação zig-zag após a lavagem a quente e secagem.
Ajustando o volume de ar e o débito para que a velocidade de corte se situe entre a velocidade terminal do contaminante e a do produto. A Rumtoo configura isto durante o comissionamento.
Um separador ciclone na saída da fração leve é o padrão. Para pó fino, recomenda-se um filtro de mangas adicional.
Partilhe o seu tipo de material, tamanho de flake, débito e o contaminante a remover. A Rumtoo recomendará o modelo correto de classificador zig-zag.
